[gelöst] Grauenvolle grüne Kreise auf weißem Hintergrund

[kirchfritz]

Hallo,

erstmal entschuldige ich mich für den reisserischen Titel dieses Beitrags.
Aber ich möchte ebenhalt Aufmerksamkeit erreichen.

Ich versuche in einem StringGrid im OnDrawCell-Event grüne Kreise auf weißem Hintergrund zu zeichnen.
Dies gelingt mir auch mit folgenden Programmzeilen:

Code: Alles auswählen

    with TStringGrid(Sender) do
    begin
	 Canvas.Brush.Color := clWhite;
         Canvas.FillRect(aRect);
         Canvas.Brush.Color := clGreen;
         Canvas.Pen.Color := clWhite;
         Canvas.Pen.Style := psClear;
         Canvas.Ellipse(aRect.Left+10,aRect.Top+10,aRect.Left+48,aRect.Top+48);
    end;


Das Ergebnis schaut leider suboptimal aus.
Die Kreisränder sind grauenvoll "ausgefranst".
Auch das Setzen von Canvas.AntialiasingMode auf "amOn" ändert daran nicht.
Mein Frage: Wie macht man's besser?

Ich bin unter Windows unterwegs und verwende Lazarus 2.2.2
Fritz

[kirchfritz]

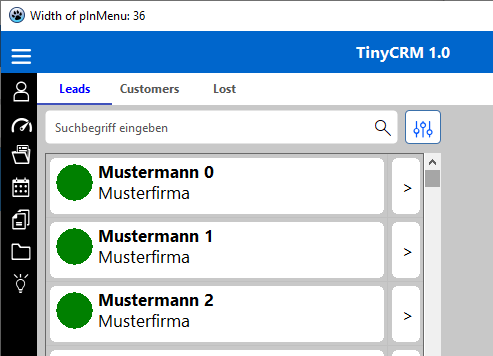

Und hier mal ein ScreenShot meines "Problems" im Anhang

[theo]

Ich finde, so sieht schon mal besser aus:

Code: Alles auswählen

  with TStringGrid(Sender) do
  begin
       Canvas.Brush.Color := clWhite;
       Canvas.FillRect(aRect);
       Canvas.Brush.Color := clGreen;
       Canvas.Pen.Color := clGreen;
       Canvas.Ellipse(aRect.Left+10,aRect.Top+10,aRect.Left+48,aRect.Top+48);
  end;


Sonst vllt. BGRABitmap oder direkt von einem PNG laden.

[fliegermichl]

im internationalen Forum habe ich dazu gefunden:
Antialiasing mode does not work on Windows.

The reason is that the Tcanvas is using GDI under the hood to draw and GDI does not support anti-aliased mode for graphics. you need to use a different engine eg GDI+ or use the aggpas library that comes with lazarus for painting on a buffer and copy that buffer to the image afterwards, although I think that there is a rasterizer for tbimaps included with aggpas.

[kirchfritz]

Ich habe in meinen Code nun eine BGRABitmap verwendet:

Code: Alles auswählen

{
       StrgGrid.Canvas.Brush.Color := clGreen;
       StrgGrid.Canvas.Pen.Color := clWhite;
       StrgGrid.Canvas.Pen.Style := psClear;
       StrgGrid.Canvas.Ellipse(aRect.Left+10,aRect.Top+10,aRect.Left+48,aRect.Top+48);
}
       image := TBGRABitmap.Create(38,38,clWhite);
       image.FillEllipseAntialias(19,19,18,18,clGreen);
       image.Draw(StrgGrid.Canvas,aRect.Left+10,aRect.Top+10,false);
       image.Free;

Das Ergebnis ist PERFEKT! Siehe Anhang


[theo]

Schön!
Ich würde das jetzt einmal beim OnCreate machen, statt bei jedem StringGrid1DrawCell Event.
Dort nur noch

Code: Alles auswählen

image.Draw(StrgGrid.Canvas,aRect.Left+10,aRect.Top+10,false);

[kirchfritz]

Danke theo!

Ich hab's umgesetzt.
Funktioniert wunderbar.

Mein Problem war: Ich habe mich nicht an die BGRABitmaps ran getraut. Weiß auch nicht warum.
Jetzt habe ich diese Scheu verloren und bin glücklich. Wenigstens für heute.

[Winni]

Danke theo!

Ich hab's umgesetzt.
Funktioniert wunderbar.

Mein Problem war: Ich habe mich nicht an die BGRABitmaps ran getraut. Weiß auch nicht warum.
Jetzt habe ich diese Scheu verloren und bin glücklich. Wenigstens für heute.

Hi!

Bravo! Bei BGRAbitmap mit einfachen Dingen anfangen.
Und wenn's zu kompliziert wird: fragen.
Ich antworte gerne.

Und für alle:
Wenn die LCL wieder mal zu eingeschränkt ist in ihren Möglichkeiten:
BGRAbitmap nehmen!

Winni

[Winni]

Hallo!

Ich zeig mal, wie man mit der Änderung von FillEllipseAntialias die grünen Kreise weiter verhübscht.

Stattdessen :

Code: Alles auswählen

image.FillEllipseLinearColorAntialias (19, 19, 18, 18, CSSDarkGreen, CSSGreenYellow);

Macht einen radialen Verlauf von CssDarkGreen nach CSSGrenYellow.

Die CSS-Farben stehen in der Unit BGRAbitmapTypes, also diese einbinden.

Winni
